一、 系統概述
      新的時代環境給人們帶來了舒服的生活，時代的變遷更新也給如今的社會形勢帶來各種新的問題。隨之而來的校園暴力事件、盜竊、搶劫事件頻頻發生，如果沒有及時有效的防范措施，勢必會造成學校經濟損失，嚴重的甚至造成學生無法安心上學，家長不放心把孩子交到學校；無形中給學校安保管理提出更全面的要求。
      當前報警系統大致可分為兩類：簡單的報警系統，即主要由前端探測器、探測信號傳輸和報警主機三部分組成，該類系統技術已非常成熟，應用得已很普及。而傳統的大型聯網報警系統，則將探測器和報警主機合并看成是前端部分，從報警主機到接處警之間稱作為傳輸部分，而接處警中心被稱為后端管理平臺部分,非常繁瑣復雜。現在，我們向您介紹的是區別于前面兩類，在技術上更加先進，功能上更為完善的新一代聯網報警系統——恒博無線網絡聯網報警運營解決方案。
      與傳統聯網報警相比，該系統在前端探測部分引進了設計新穎、技術成熟的“太陽能免無線紅外探測”設備，后端采用“接警管理中心平臺”將用戶報警信息直接集中管理。這樣的組建方式不僅免去了前期繁瑣的挖溝鋪管、預埋線纜等施工環節，還能讓各種大小規模學校結合資源優勢和就近的地域優勢，讓校園安全得到有效的保障。以更低的人力及財力投入來全面提高綜合安全防范的運營效率。
二、 系統設計原則
      作為一套專業的聯網報警系統解決方案，在前期構思和設計時，我們應該緊緊圍繞“校園最需要的是什么”這一核心命題來統籌規劃，具體要遵循的原則如下：
1）以人為本——“人”是整個聯網報警運營服務的主體，系統設計應緊緊圍繞著校園的實際需求，以實用、簡便、經濟、安全為原則，同時兼顧不同層次、不同年齡應用者的需要，滿足“校園安全”這一特定使用功能。
2）可行性——以現有成熟的系統和新產品為設計對象，同時還考慮周邊信息通信環境的現狀和技術發展的趨勢，并考慮行政主管部門歸類管理的要求，設計方案現實可行。
3）可靠性——系統設備均選用技術先進、性能可靠的成熟產品，所有這些設備的技術參數均符合國家有關標準的規定。其中太陽能全無線主動紅外對射是采用成熟的太陽能光伏電池技術和已廣泛應用的調頻調幅無線信號傳輸技術，結合主動式紅外對射原理，所研制出來的新一代周界入侵探測器。與有線的紅外對射相比，太陽能全無線對射、紅外光柵、紅外護欄、紅外光墻具有誤報率低、抗干擾性好、環境適應能力強使用壽命長等特點，并且可有效地防止有線報警系統因雷擊導致的全系統癱瘓。
4）先進性——系統的設計和新產品的選用在投入使用時應具有一定的技術先進性，但不盲目追求尚不成熟的新技術或不實用的新功能，充分保護了學校的投資。
5）可擴充性——整個系統的設計滿足目前學校所需的各方面實際要求，同時也充分考慮到以后系統升級擴展的需要，后續可以根據需要，隨時增加各類報警探頭，我們?yōu)橄到y(tǒng)都留有足夠的擴展空間。
6）方便易用性——恒博聯網報警運營服務系統是面向各類年齡段使用的系統，系統及功能的配置以能給校園提供安全、方便、快捷為準則，其操作簡便易學。
7）標準化、開發性——標準化、開放性是信息技術發展的必然趨勢。系統中采用的無線頻率、通信協議均嚴格遵循國際上通用的行業標準。應用軟件是已商品化的通用軟件，減少了二次開發的工作量和利于日后的使用維護。

三、 系統設計依據

1)《安全防范工程程序與要求》（GA/T75-94）；
2)《民用建筑電氣設計規范》（JGJ/T16-92）；
3)《工業企業通信設計規范》（GBJ42-81）；
4)《主動紅外入侵探測器》（GB10408.4-89）；
5)《安防防范系統驗收規則》（GA308-2001）；
6)《安全防范系統通用圖形符號》（GA/T74-94）；
7)《防盜報警控制器通用技術條件》（GB12663-90）；
8)《中華人民共和國公共安全行業標準》（GA38-92）；
四、系統設計思路
      由于學校環境人員復雜，地域相對較廣，犯罪分子很容易從外圍進入作案，學校要針對非法入侵行為需要的防盜報警和一鍵求助即時應急報警；防火災的消防預警；考慮報警后外來入侵者取證問題，安裝監控?cái)z像頭，并和報警系統進行聯動；以便整個校園通過電子技術手段及時發現警情發出預警并存留證據，通過保安人員制止將要發生的事實，把即將發生的險情及損失降到最低。
1、在校園的圍墻上安裝一套無盲區的太陽能免布線的紅外光墻做報警防護，它是利用人眼看不見的紅外光線相互之間構成一個光的防護“墻”,安全性極高，在主要出入點安裝監控?cái)z像頭，便于事后調看取證。
2、安裝一套工程報警主機，把周界的對射光墻學碼到報警主機里，報警主機由消控室保安值班人員來管理，報警時主機上會顯示報警的防區，顯示的防區就代表該方位有人入侵，
3、在校園內容易發生各種警情的區域各安裝若干個防火災的煙霧感應探頭、一鍵式手動緊急報警按鈕、防盜用的窗戶外柵欄或用室內探頭。在教學樓、實驗樓、宿舍樓、辦公樓等各樓各安裝一套網絡報警分主機，并把各煙霧探頭、防盜用室內探頭、一鍵式緊急報警按鈕按就近原則，學碼到最近的報警分主機上。采用的煙霧探頭、防盜用室內探頭都是光能結合鋰電池的雙供電模式，不需要布任何線纜。
4、增加網絡通訊模塊及接處警管理軟件，采用先進的互聯網等接入方式；不但報警到主機上；同時把報警信息推送到消控中心的PC上以“接警管理中心”平臺軟件方式統一管理。系統和國內一線大牌海康螢石攝像頭、大華樂橙攝像頭以做好數據對接，增加攝像頭實現報警和監控視頻聯動。一旦有警情觸發報警，消控室第一時間彈跳出案發現場防區號及視頻畫面。同時也把實時情況報告到值班人員手機的APP及微信上（手機上也可以訪問現場的視頻，方便離崗時也能了解現場情況，）不管是戶外周界上的報警，還是室內光能防盜探頭、防火災的煙霧感應探頭等被觸發，現場報警主機馬上拉響警報，消控中心軟件同時彈跳出來紅色觸警區拉響警報，細分到哪一個區域的哪一個報警器及什么類別的報警，不同的警情對應發出不同的報警聲音；同時報警信號推送到安保管理者的手機微信及APP上，管理者也能執行遠程布撤防操控。
5、系統留有足夠的拓展空間，后續可以根據需要，隨時增加各類報警探頭，因?yàn)榍岸颂綔y(cè)設備都是全無線設計，不需要布任何線纜不影響裝修。

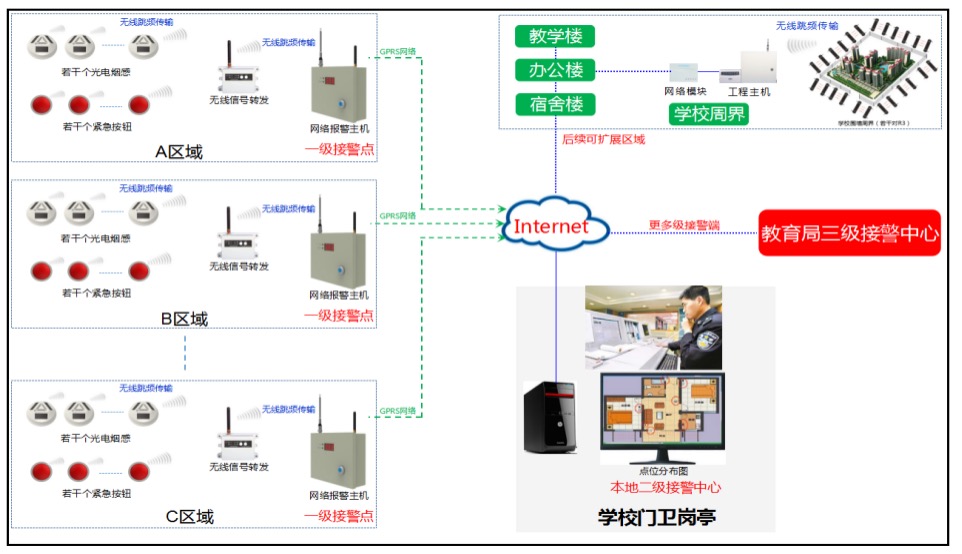

五、系統組成拓?fù)鋱D

六、系統組成

      本項目為一個校園需要考慮全方位的安全防范項目，1、由于學校環境人員復雜，地域相對較廣，犯罪分子很容易攀爬圍墻進入作案，建議建立一套無盲區的周界報警做防護；學校也是很多非法入侵惡性事件的多發地，建議建立一套一鍵應急求助報警做預防；校園師生眾多，建立防火災的消防預警系統不可缺少；財務室、一二樓容易攀爬的窗戶外做一些防盜措施也很有必要。考慮到報警后對外來入侵者進行取證，建議安裝監控?cái)z像頭，并和報警系統進行聯動，以便整個校園通過電子技術手段及時發現警情發出預警并存留證據，通過保安人員制止將要發生的事實，把即將發生的險情及損失降到最低.
      1、周界圍墻上推薦使用的產品為有效紅外距離100米內的三光束或者四光束太陽能全無線對射（HB-T001R3或者HB-T001R4）NN對；（具體分布參考安裝示意圖），該產品不僅供電無線，信號傳輸亦無線，方便安裝維護，而且本端三光束或四光束太陽能全無線對射均采用調頻加跳頻技術，提供可靠的抗干擾性能；
      2、后端采用的無線報警主機則用兼容性較強的“工程報警主機（HB-G250）”來接收管理，考慮到無線信號的傳輸問題，建議在報方案時增加若干個“無線信號轉發器（HB-ZFQ）；
      3、在校園內容易發生外來入侵等各種警情的區域包括門衛，各安裝一鍵式手動應急報警按鈕，推薦使用的產品為約可以求助千次以上無需換電池的“HB-A380”該產品采用無線信號傳輸，采用鋰電池供電的全無線模式的產品，非常可靠。
      4、在校園的教學樓、實驗樓、宿舍樓、辦公樓等各樓室內安裝防火災用的煙霧報警探頭，推薦的產品為不需要布任何線纜的光能無線光電煙感“HB-T601”，信號無線傳輸，電源由光能結合鋰電池供電的雙供電模式。在財務室、一二樓的窗戶外建議加裝柵欄或用室內探頭，推薦的柵欄（HB-T001S4或者HB-T001S8）
是太陽能供電結合無線傳輸完全免布線；室內探測器“HB-T205或者“HB-T201”都是免布線模式，方便安裝維護。
      5、在教學樓、實驗樓、宿舍樓、辦公樓等各樓各安裝一套網絡報警分主機，并把各煙霧探頭、防盜用室內探頭、一鍵式緊急報警按鈕，柵欄等前端探測器按就近原則，學碼到最近的報警分主機上。采用的煙霧探頭、防盜用室內探頭都是光能結合鋰電池的雙供電模式，不需要布任何線纜。
      6、在消控室PC上安裝一套“報警管理軟件”，增加網絡通訊模塊和PC相連，報警時軟件平臺會彈跳出報警防區點，主機上也會顯示報警的防區，彈跳出來的紅色點位顯示的防區就代表該方位有人入侵或者有哪種警情發生，并馬上拉響不同的警報聲；報警主機和國內監控的一線大牌海康螢石、大華樂橙攝像頭以做好數據對接，增加攝像頭，第一時間把入侵者的現場情況及形象推送到后臺，在PC端的軟件上視頻形式展現出來，一目了然。當然中心值班崗人員也可以通過手機APP、及微信來管理，也可在手機端訪問現場視頻。
      7、本方案有足夠的拓展空間，也可根據需求，增加聯動模塊，用開關量的方式實現和監控的硬盤錄像機對接，實現監控報警聯動；下面將對其分別進行敘述:

6.1無線報警主機部分

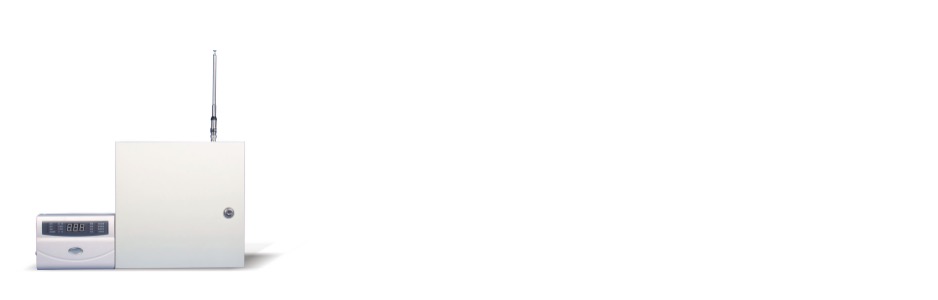

6.1.1產品名稱：工程報警主機（必配）（周界用）
產品型號：HB-G250



功能簡介
　 ·8個有線992個無線可編程防區。
　 ·含鍵盤，內置電源、錄音模塊、無線接收模塊。
　 ·Ademco contact ID通訊協議。
　 ·4種布防方式：全局布防、半局布防、遙控布防、遠程布防。
　 ·6種防區類型：全局防區、半局防區、門鈴防區、屏蔽防區、旁路防區、緊急防區。
　 ·密碼鍵盤撤防、無線遙控撤防、遠程撤防、接警撤防四種撤防方式。
　 ·可用遙控器進行布防、撤防、緊急報警等操作。
　 ·1組6位用戶密碼，1組6位設置密碼均可自行修改。
　 ·可遠程控制，可外接監聽頭，可遠程監聽現場警情，可錄2~3秒語音，進行語音報警。
　 ·可撥打2組電話號碼（固定電話或手機號碼）和2組報警中心號碼。警情觸發時，循環撥號。
　 ·錄音、監聽、遠程控制、防區類型、電話線檢測及相關參數通過鍵盤按需要設置，防剪，防雷擊。
   ·220VAC供電，可接監聽頭、12V7AH蓄電池，最多可接4個鍵盤。
　 ·本主機接收頻率：433MHz

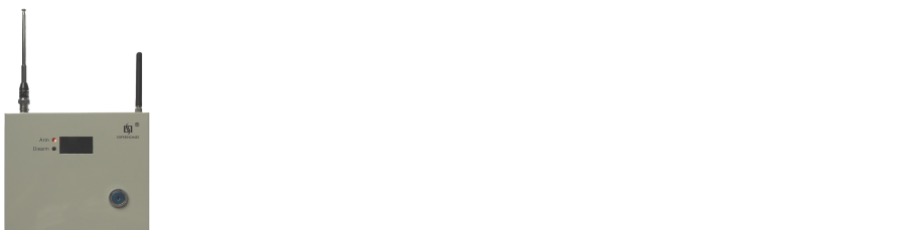

6.1.2產品名稱：網絡報警主機(HB-5050G或R)（選配）（分區域管理用）

功能簡介
◆多網互聯，用戶可通過GPRS、LAN等互聯網絡實時監控和操控報警主機。
◆ 99個無線可編程防區，并可任意定義防區屬性。
◆支持安定寶網絡通訊協議。
◆交流供電和備用鉛酸蓄電池（選配）雙電源不間斷供電。
◆提供兩組12V直流輸出，作為控制其他設備使用（如啟動警號，警燈、警示牌和用于聯動等）。
◆支持多種布防方式, 多種警示聲音可選。
◆具有強制拆除、破壞后緊急報警功能。
◆支持手機APP應用，可通過手機APP接收?qǐng)?bào)警并對主機進行操作。
◆HB-5050G型：通過GPRS無線網絡方式通訊。
◆HB-5050W型：通過無線Wi-Fi方式通訊。
◆HB-5050R型：通過LAN網絡方式通訊。
技術參數

6.2前端報警設備部份
6.2.1三光束太陽能全無線對射&多光束太陽能全無線光墻（周界上用）

                 HB-T001R3                                                 HB-T001R4
三光束太陽能全無線對射(帶液晶顯示校準功能)              四光束太陽能全無線光墻

產品特點及功能
◆ 太陽能供電，無需外接電源線，預留了外接充電口，能適應各種安裝環境。
◆ 無線調頻+跳頻信號報警，無需外接信號線。
◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 采用數據編碼方式，做到6萬對光墻不重碼。
◆ 采用二次調制編碼的光信號，避免多對對射和光墻之間的紅外光相互干擾問題。
◆ 抗強光干擾，并有光擾提示。
◆ 具有故障自檢，并向主機報告的功能。
◆ 具有安裝后因刮風等原因造成偏移并向主機報告的功能。
◆ 具備3光束、4光束、6光束、8光束等款式，可選擇防范高度。
◆ 具備校準微調功能，以三位數碼液晶屏直觀顯示校準精度。
◆ 4光束、6光束、8光束光墻帶揚聲器，具有現場報警功能。

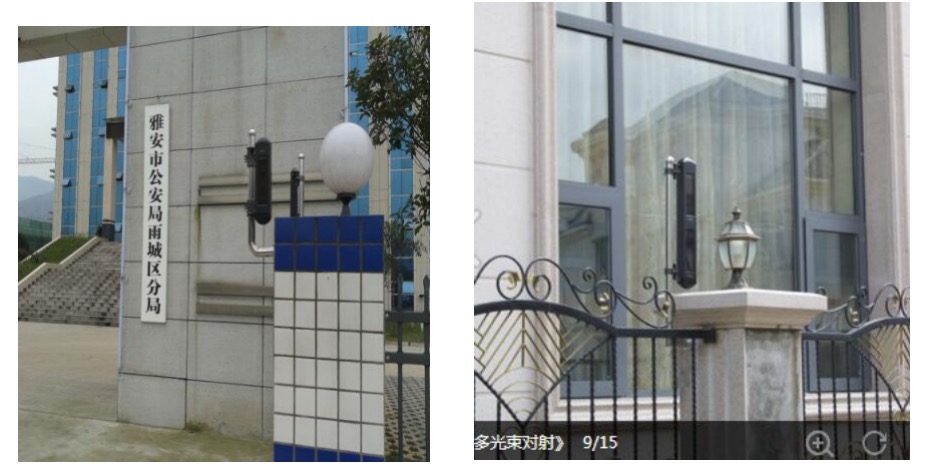

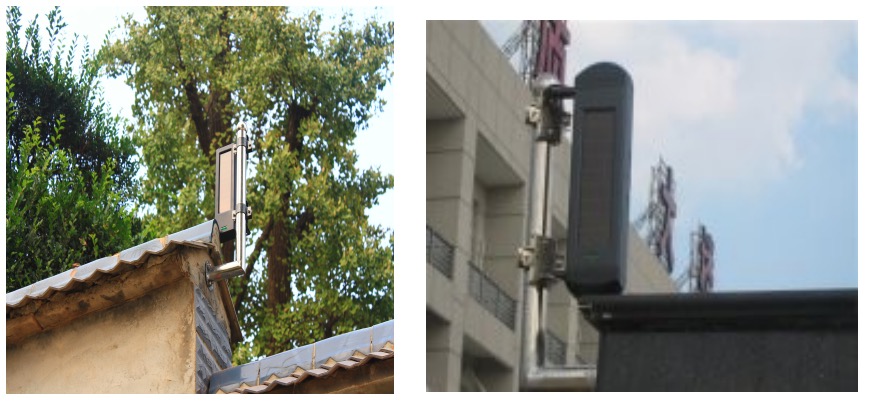

?安裝效果圖片：

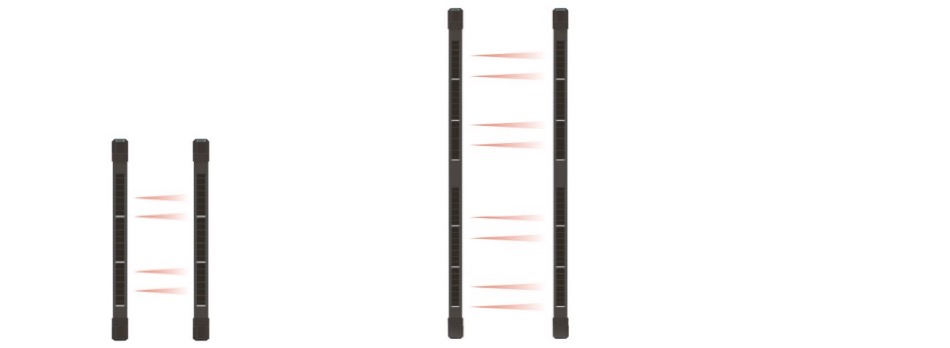

6.2.2四光束/八光束太陽能全無線紅外柵欄（HB-T001S4/S8）（選配）（一二樓窗戶外防盜用）

                HB-T001S4                                 HB-T001S8
        四光束太陽能全無線光柵                    八光束太陽能全無線光柵

產品特點及功能
◆ 防小偷于戶外，更安全。
◆ 安裝于戶外，不影響戶內活動，二十四小時不間斷值守。
◆ 采用太陽能、無線技術，節能又不破壞裝飾。
◆ 采用對射原理，解決了普通報警器容易誤報的問題。
◆ 具備多光束，防范度高。
◆ 具有故障自檢，并向主機報告的功能。
◆ 抗強光干擾，并有光擾提示。
◆ 無線跳頻 + 調頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 采用二次調制編碼的光信號，避免多對光柵之間的紅外光相互干擾問題。

技術參數

?安裝效果圖片：

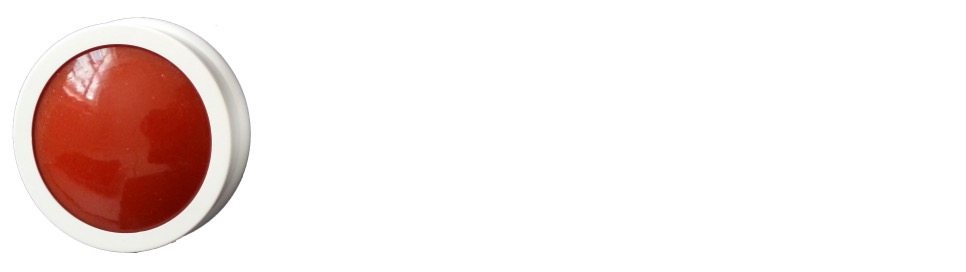

6.2.3、無線緊急按鈕（HB-A380）（必配）（一鍵式手動應急求助報警用）

（1）功能簡介
◆ 無線緊急按鈕具有緊急報警觸摸發送功能，在關鍵時候可起到緊急呼救的作用。
◆ 待機時間長，適應范圍廣。
◆ 采用無線信號傳輸，無需布線。

（2）技術參數

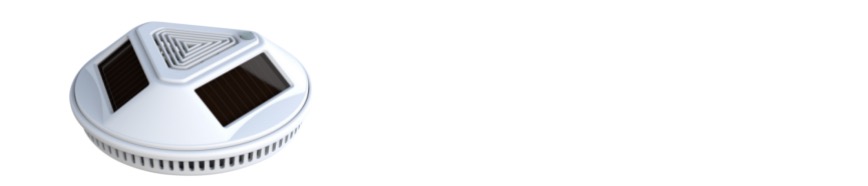

6.2.4、光能無線光電煙感(HB-T601)    （防火災用）

功能簡介
◆ 太陽能（室內燈光）供電設計，無需外接電源線，3到5年無需更換電池
◆ 采用美國微芯公司的光電感煙探測專用芯片，可用于對各類早期火災發出的煙霧做出報警。
◆ 光學迷宮，光電探測方式，吸頂安裝。
◆ 低功耗、使用壽命長。
◆ 檢測到煙霧超標時本地聲光報警、給主機發無線信號。
◆ 具有低電池電量報警提示。
◆ 具有手動測試功能。
◆ 解決傳感器漂移問題。
◆ 可獨立使用或聯網使用。
◆ 短時蜂鳴模式支持NFPA 72 緊急疏散信號。

技術參數

6.2.5、太陽能全無線被動紅外幕簾探測器（HB-T201）（選配）（窗戶、門內側防盜用）

（1）功能簡介
◆ 太陽能（室內燈光）供電設計，無需外接電源線，2到8年無需更換電池。
◆ 待機電流小至微安級。
◆ 抗電磁、強光、小寵物干擾,誤報率極低。
◆ 兩級靈敏度可調、自動溫度補償，能根據環境溫度的變化自動調整靈敏度，降低誤報。
◆ 流線型設計,安裝靈活簡便,壁掛、吸頂均可。
◆ 無線調頻+跳頻信號報警，無需外接信號線。
◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 具有故障自檢，并向主機報告的功能。

（2）技術參數

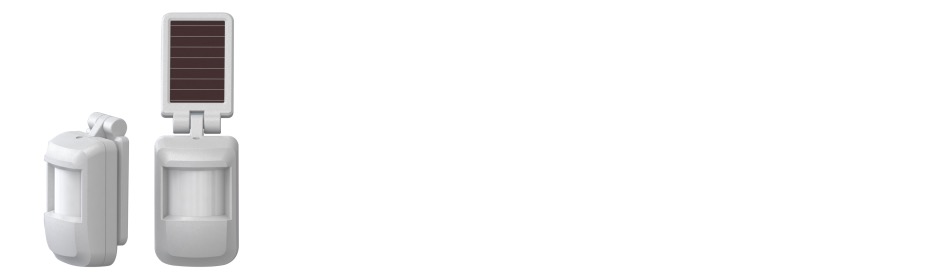

6.2.6太陽能全無線被動紅外探測器（HB-T205）（選配）（防盜用）

（1）功能簡介
◆ 太陽能（室內燈光）供電設計，無需外接電源線，2到8年無需更換電池。
◆ 待機電流小至微安級。
◆ 抗電磁、強光、小寵物干擾,誤報率極低。
◆ 兩級靈敏度可調、自動溫度補償，能根據環境溫度的變化自動調整靈敏度，降低誤報。
◆ 流線型設計,安裝靈活簡便,壁掛、吸頂均可。
◆ 無線調頻+跳頻信號報警，無需外接信號線。
◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 具有故障自檢，并向主機報告的功能。

（2）技術參數

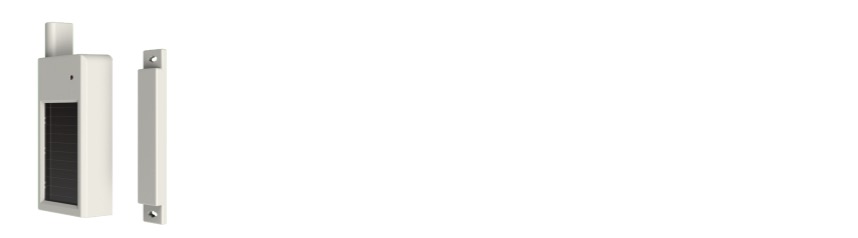

6.2.7、太陽能無線門磁（HB-MC-3）

（1）功能簡介
◆ 太陽能（室內燈光）供電設計，無需外接電源線，2到5年無需更換電池
◆ 待機電流小至微安級。
◆ 采用433MHz FSK+跳頻無線信號，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 具有故障自檢（如失效、低電等），并向主機報告的功能。
◆ 配合HB-BJQ-560智能報警主機使用能準確提示“門、窗”沒有關好等狀態。

（2）技術參數

6.3其他配件

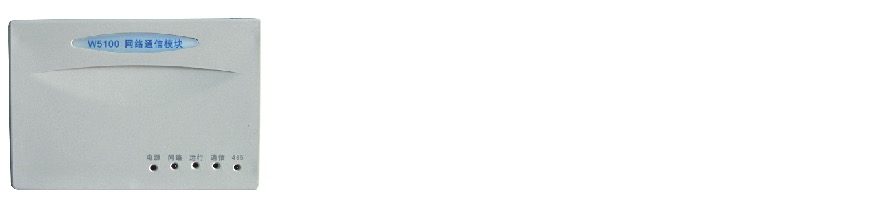

6.3.1網絡通信模塊（選配）   （工程主機聯網用）

產品型號：HB-WT-1
功能簡介：網絡通信模塊體積小，可直接安裝在報警主機內，由報警主機主機供電，通過兩種方式對外通信，一種通過網線與Internet網絡連接，將報警事件通過網絡方式實時向監控中心傳輸；另一種通過無線將報警事件發送到監控中心；中心同時可控制各報警主機的布防、撤防、旁路等遠程控制。
特點：
1）通過網絡即可遠程控制報警主機，接收主機信息；
2）通過無線即可接收主機信息；
3）虛擬鍵盤：用戶用虛擬鍵盤通過網絡對報警主機進行遠程控制；
4）遠程編程：用戶通過虛擬鍵盤對報警主機進行遠程編程；
5）遠程信息：遠程了解報警主機的布、撤防、旁路、解除旁路狀態及時接收?qǐng)?bào)警信息；
6）通過“恒博HB2000”監控中心軟件對報警主機同時進行監控和接警；　
7）通過模塊上的4個撥碼開關對相關操作進行限制；

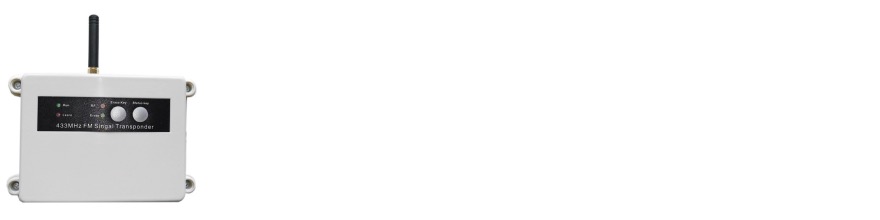

6.3.2 無線信號轉發器
產品名稱：無線信號轉發器
產品型號：HB-ZFQ

功能簡介
◆ 無線信號轉發器的主要功能是當報警主機接收太陽能全無線對射的無
    線信號距離超出產品本身無線距離規格時，通過該設備的轉發使無線
    信號距離增加一倍, 從而使主機能正常接收全無線對射發出的無線信號。
◆  公司生產了兩款不同頻率的無線信號轉發器，分別可轉發230MHz /433MHz頻率的太陽能全無線對射的無線信號。
◆  當報警主機與探頭間的距離超出一個轉發器的無線轉發能力時，則需再添加一個或多個轉發器，從而使報警主機能正常接收探頭發出的無線信號。轉發器共分四級：一級，二級，三級，四級，逐級轉發，主機能接收任何一級轉發器發出的無線信號(此功能只針對433MHz頻率的轉發器)。
◆  單個無線信號轉發器可轉發50對太陽能全無線對射。

七、用戶端手機APP功能介紹（選擇安裝）

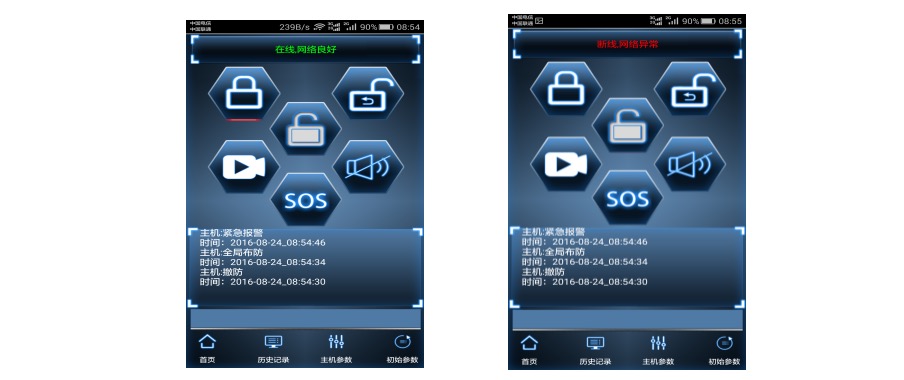

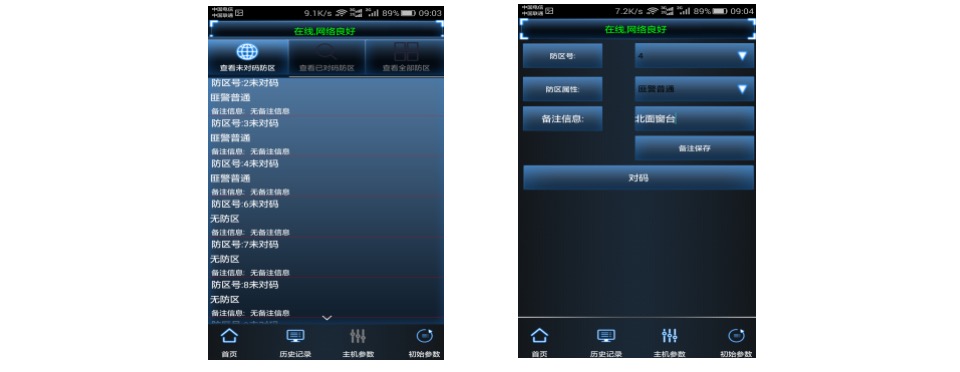

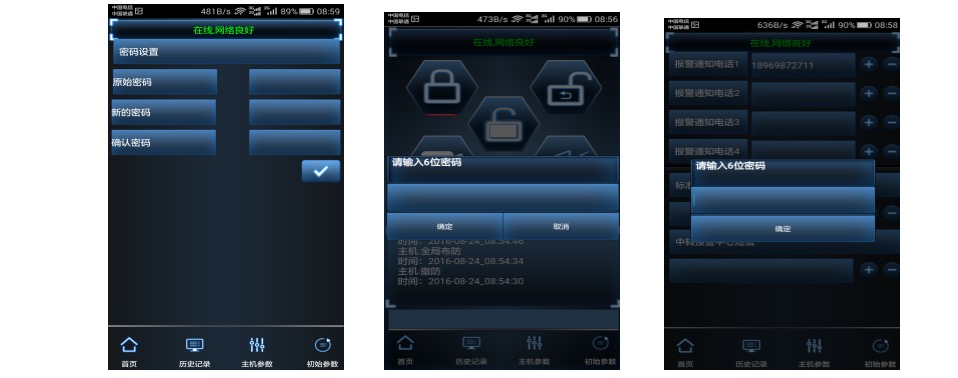

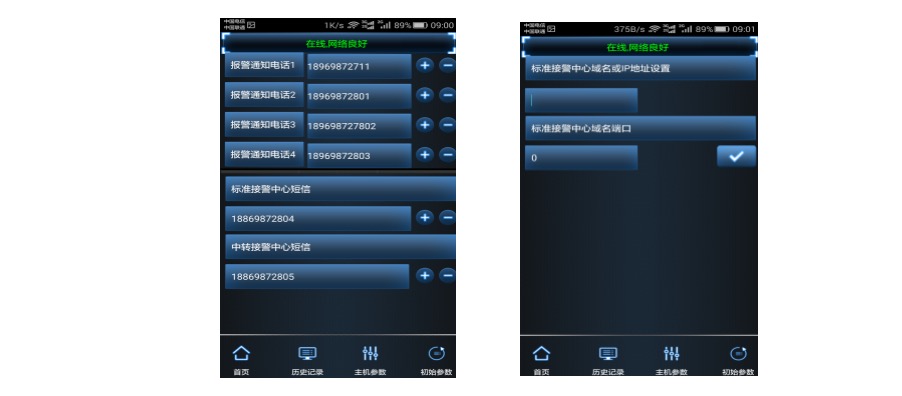

7.1手機APP軟件介紹：
1、在網絡狀態下支持手機APP軟件接警，可遠程“全局布防”、“半布防”、“撤防”、“SOS”緊急求助、“本端消警”、“視頻查看”、歷史記錄查詢和主機參數設置等功能；在斷網狀態下也可依靠短信通道，實現正常報警信息接收，撤布防指令下達（僅針對GPRS類型的報警主機）；

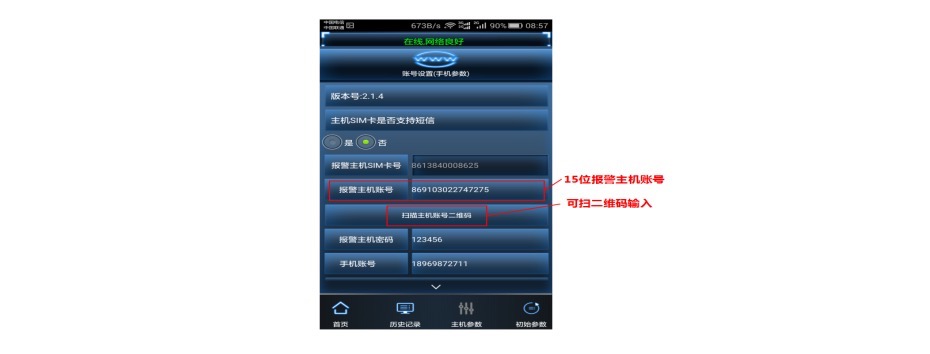

2、如果需要同一手機對多個主機的切換操作，只需在軟件上更改對應的15位主機賬號即可（可掃二維碼）。


3、探頭學碼、遙控器學碼統一由APP軟件完成，并可添加防區備注信息；

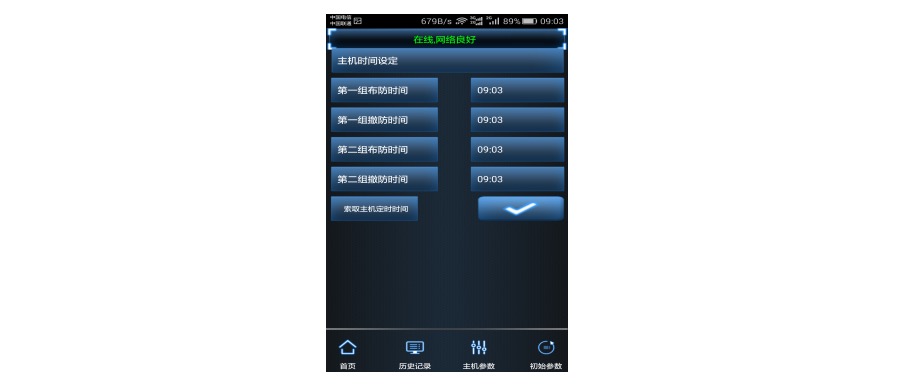

4、可設置兩組定時布防、定時撤防時間，方便操作者使用；

5、可手動查看視頻監控畫面，支持手機截圖和錄像存儲，支持語音對講功能；


6、可查詢99條歷史記錄（如報警記錄、布撤防記錄或上線斷線記錄等），軟件升級不丟失；

7、支持四部手機、兩個接警中心（標準和中轉）同步接警操控，方便多成員、多級聯網使用；


8、添加和修改軟件參數時設有密碼保護，增強系統安全性；


7.2 運營接警中心部分——報警視頻綜合接警中心

7.2.1 硬件構成
1、接警中心電腦配置要求：PC機1套：CPU要求core I 5以上，顯卡支持2個接口的獨立顯卡，主板要求支持RS-232串口，內存8G以上，硬盤1T以上；顯示器2套；
2、中心操作系統：Windows 7以上（支持32或64位）；
3、短信貓模塊（選配）：1套；
7.2.2 接警中心管理軟件（多級聯網運行的必配）
1、軟件概述
   接警中心管理軟件運行在Windows環境下，使用網絡連接與用戶端報警主機進行通信（通過網絡服務器中轉或直連），實現了接收和管理前端報警主機信息并實時顯示的功能。
2、功能介紹
2.1 軟件主界面與狀態顯示

主界面中，每個按鈕表示一個“報警主機”，按鈕文字表示此報警主機管理的轄區，可能是一個家庭、一個商鋪、一個小區，一棟商廈，或者一個廠區等。

2.2  按鈕圖標表示了不同類型報警主機的當前狀態，全局布防、撤防狀態、斷線狀態和信號強度等圖標分別表示如下：
全局布防：

撤   防：

GPRS主機斷線：

有分機類主機斷線：

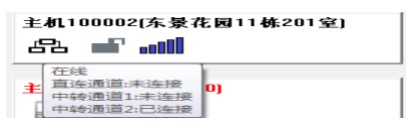

主機網絡連接狀態及信號強度：

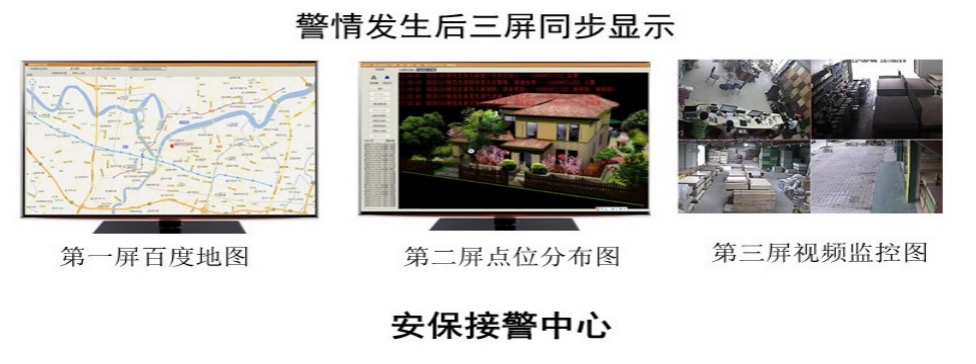

2.3 多屏顯示報警事件：對任何一類突發警情都能實現三屏同步顯示：第一屏顯示該警情精準的百度地圖，迅速鎖定出警路線；第二屏顯示該警情的點位分布圖和詳實的用戶信息；第三屏顯示警情現場的視頻畫面，復核報警事件的有效性。

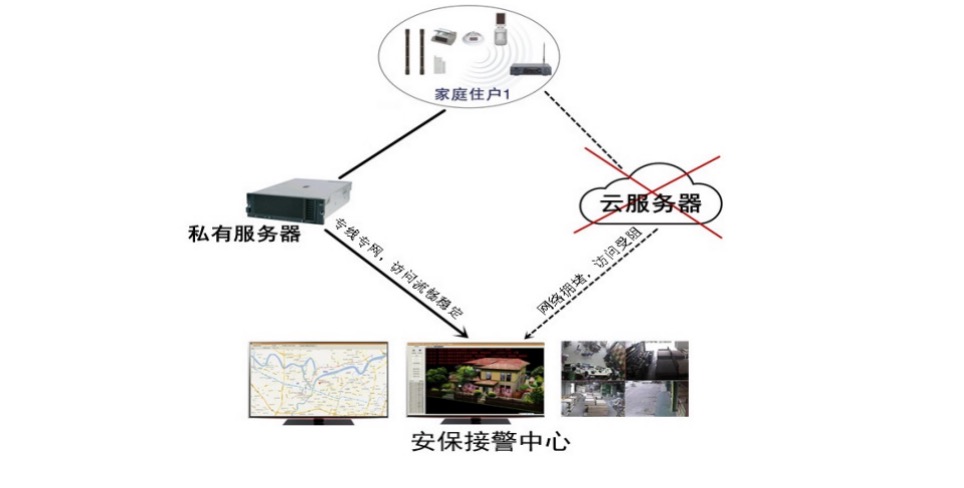

2.4 私有云服務器搭建保障了系統運營的流暢性和穩定性：摒棄市場上公共的云服務平臺而選擇自建服務器的優越性在于，有限的網絡資源可以完全由運營方自主掌控并合理分配給下轄的服務群體，這樣既能合理限制單個用戶的帶寬上限，保障每個用戶隨時隨地訪問的流暢性，又能充分實施分散性管理，減輕中心服務器訪問壓力，提高整體系統運營的穩定性。

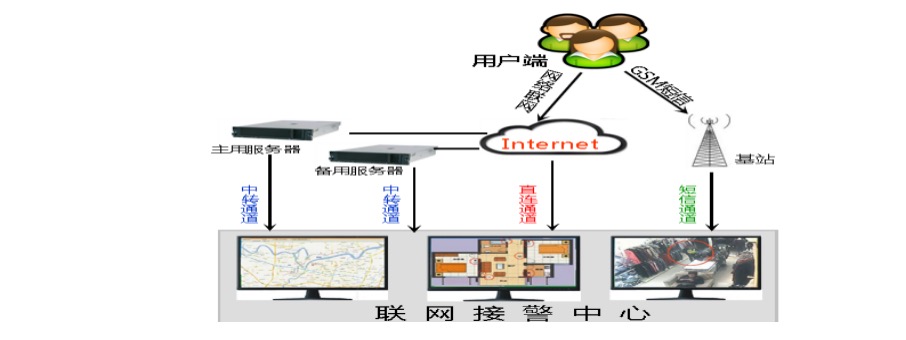

2.5 兩組中轉、一組直連、一組GSM短信共四組通道保障各接警方通信暢通：當用戶手機出現網絡受限或接警中心網絡出現異常等復雜情況時，系統將自動啟動短信備用通道，重建用戶端報警設備與手機APP、接警中心的雙向通信鏈接，避免報警信息丟失或反向操控失靈。

2.6不同警情不同的提示：針對各類警情（如盜警、火警、水警、SOS緊急求助、燃?xì)庑孤┑龋到y(tǒng)可通過不同的報警語音，不同的報警圖標進行直觀提示，讓操作者一目了然。

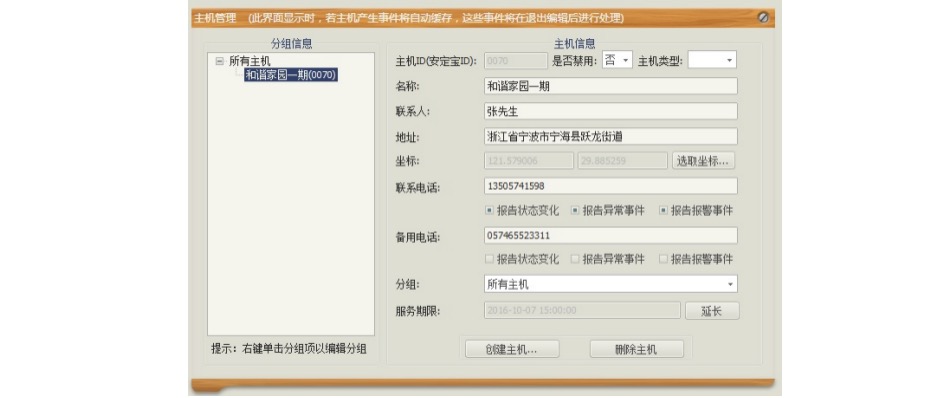

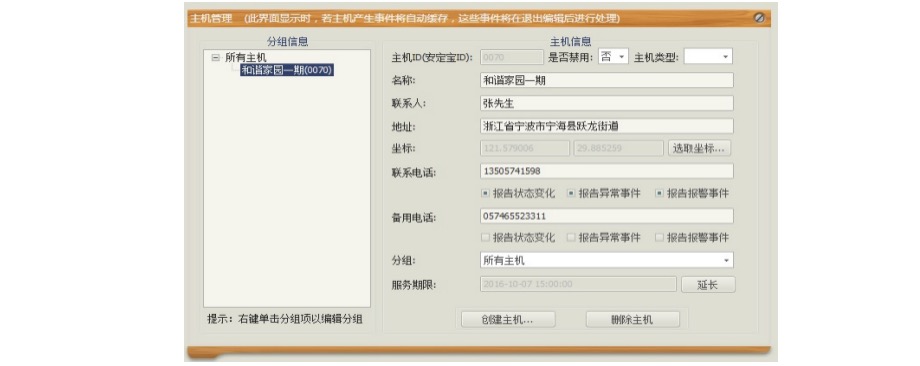

2.7完整的用戶資料信息：報警用戶的名稱、地址、平面圖、視頻圖、聯系人、聯系電話、備用電話以及報警時間、報警位置、報警次數、客戶布撤防狀態、客戶設備工作是否正常等信息。

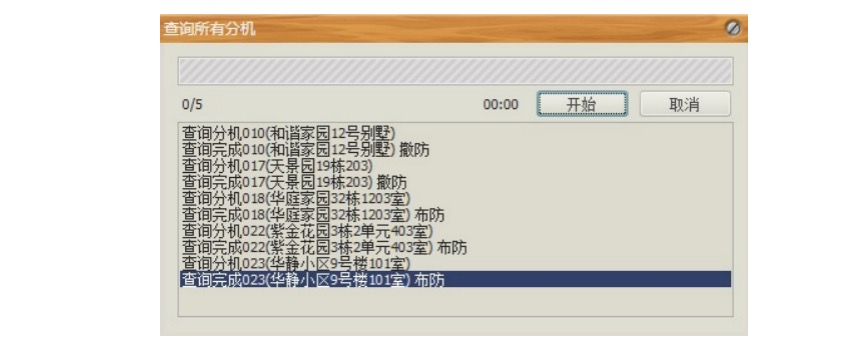

2.8定時自動巡檢終端設備故障功能：對于所有前端報警主機的狀態進行監測，如設備有問題或不在線，平臺立即彈出對應提示，以便對上報前端報警設備及主機維護信息及時處理，避免造成貽誤警情。

2.9完整的用戶資料信息：報警用戶的名稱、地址、平面圖、視頻圖、聯系人、聯系電話、備用電話以及報警時間、報警位置、報警次數、客戶布撤防狀態、客戶設備工作是否正常等信息。

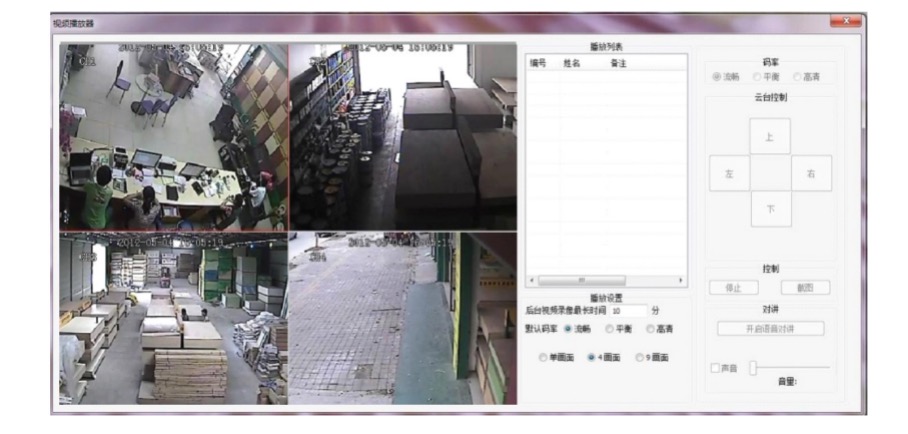

2.10  監控視頻、截圖存儲及語音對講功能：可分單屏、四屏、九屏顯示監控畫面，報警時聯動的監控視頻一旦被彈出，系統在后臺將自動啟動錄像（可手動設置錄像時間）、截圖功能，并實時存儲。如前端攝像機具有語音對講功能時可開啟軟件的對講模式實現現場監聽和喊話功能。

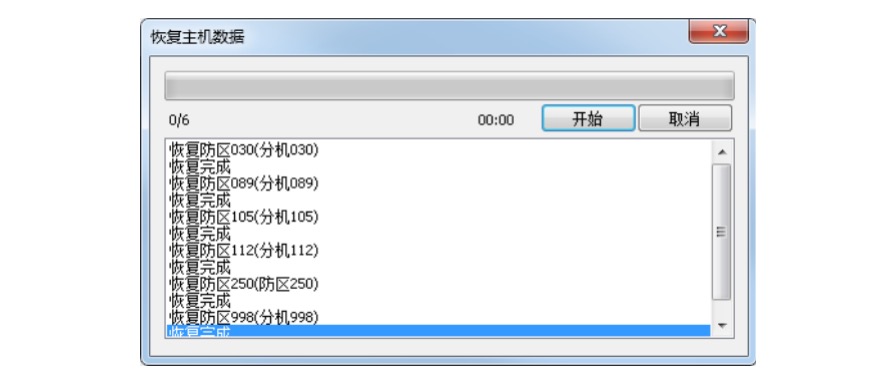

2.11強大的數據備份和恢復功能：重要的數據庫資料如客戶資料、電子地圖、報警信息等系統將實時備份，一旦系統遭到雷擊或其他不可抗拒力量破壞能及時恢復，保障了系統的安全性。

2.12入網用戶服務到期提醒功能：當入網用戶服務時間超過預設期限時，系統自動彈出提醒畫面，方便管理。

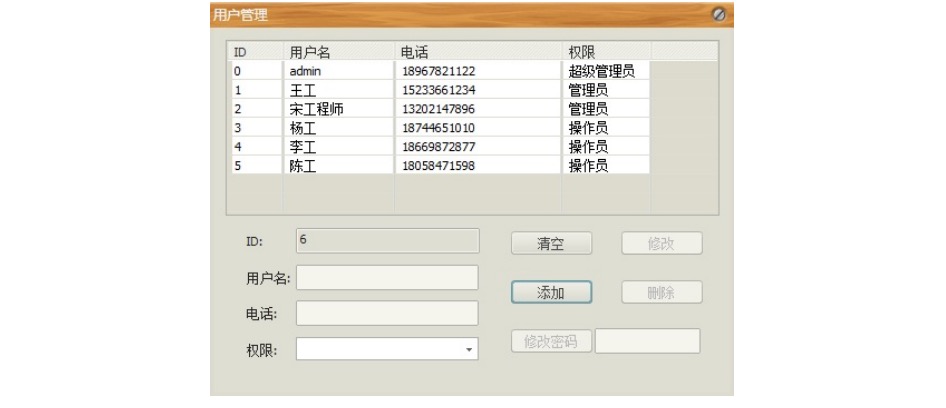

2.13分權限管理：平臺共設有超級管理員、管理員和操作員三種權限管理，增強系統的安全性。

2.14超大容量用戶接入：可管理用戶量達100萬戶以上。
八、系統優勢及特點
      1．減少安裝工程量。由于采用全無線工作方式，不用再挖溝、鋪管、布線，施工更方便，特別是在復雜的布線環境中或已做好路面的條件下，太陽能全無線對射更顯優勢。省時省材。
      2．方便維護。太陽能全無線對射在主機的顯示中每對都擁有唯一的地址代碼，某對對射發生故障或報警都會在主機上有相應提示，比如008這對對射故障，就會在主機顯示屏上顯示“008失效”，所以對于故障對射的維護很方便。傳統的有線對射不僅要檢查對射本身是否有異常，還要排查電纜線路方面的問題，維護起來相當煩瑣。
      3．防止全系統遭受雷擊。因?yàn)閷?duì)射裝于室外，所以在夏季遭受雷擊的可能性比較大。太陽能全無線對射無金屬線連接，即使單個太陽能全無線對射遭受雷擊也只是單個損壞，不會影響整個防盜系統。
      4．節能環保。節能環保一直是國家政府是提倡的，安防工程采用太陽能全無縣對射既節省線纜的使用，同時無需消耗電能，是真正的綠色環保產品。
      5.便于拓展。時代發展很快，校園擴大，學校搬遷，有線的就需要提前介入挖溝布線，有的地方根本就沒辦法后續布線，就會被局限，搬遷就必須重新又投入；而太陽能對射及室內各類探測器，因?yàn)槎际侨珶o(wú)線設計，可以根據需要隨時增加或搬遷，不用二次投資，造成浪費。

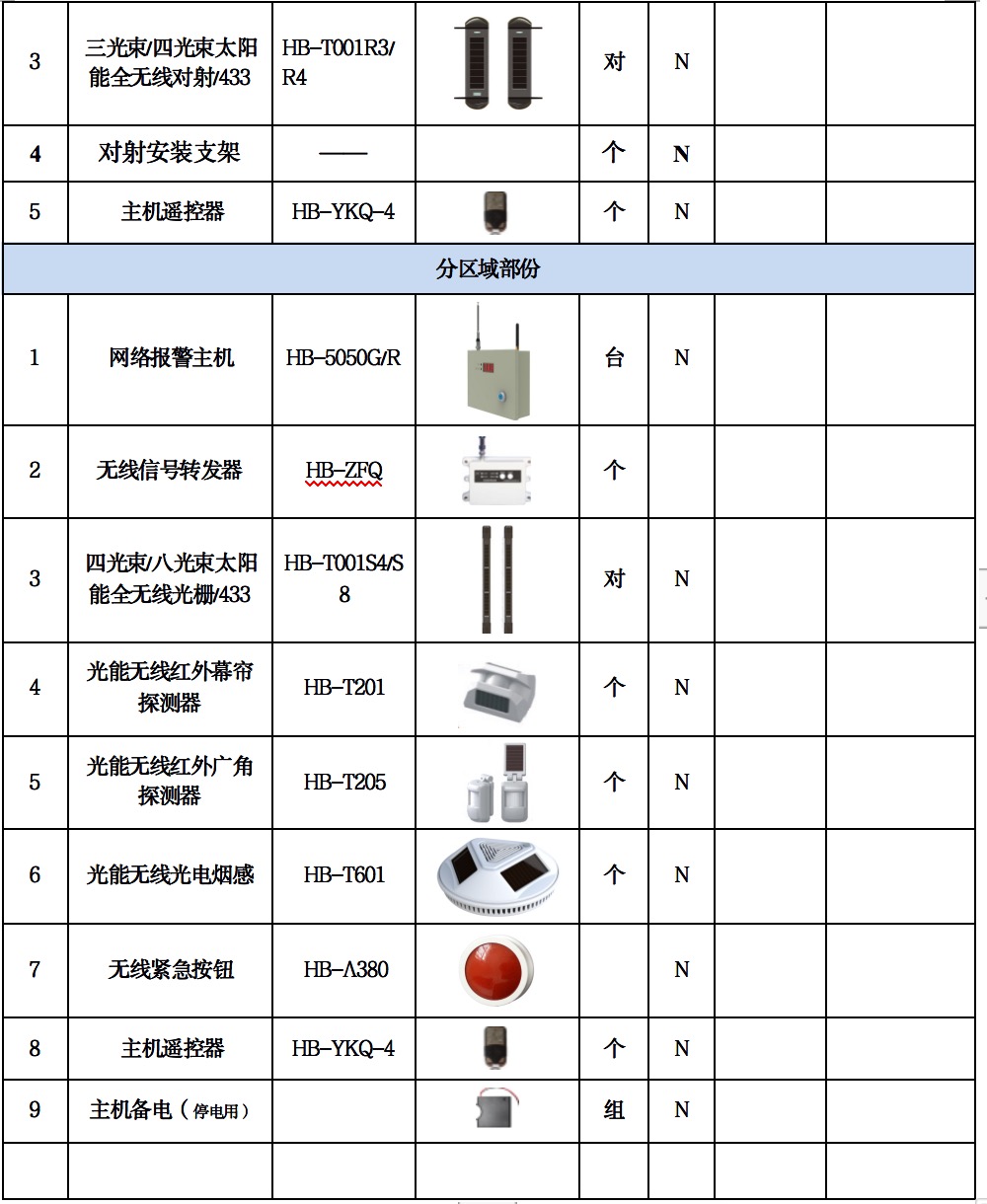

九、系統配置：
      根據校園需要防范的周界圍墻的大小，結合實際的安裝環境、校園面積大小來統計選擇出前端各類探測設備的種類及具體數量填上就是完整的預算（周界太陽能紅外對射R型的距離是100米內通用的，超出100米增加一對，超出200米再加一對，多一個拐點再增加一對，對射數量以此類推。窗戶外安裝的柵欄在沒有擋光的17米的同一個平面內的二三個窗戶可以合用一對，數量以此類推。）因?yàn)樽鲱A(yù)算必須考慮充分，建議預算里考慮上信號轉發器，到時可根據現場環境安裝情況來增加或者刪除，下面序號相同部分請二選一。）；現將本項目需要的產品列項，本項目具體配置如下：

十、原廠商售后服務承諾函
      我寧波恒博通訊設備有限公司是按  中華人民共和國 法律成立的一家公司，主要生產地址設在 浙江省寧波市寧海縣桃源街道金橋八路1號； 如工程單位采購由我方制造的貨物的，作為原廠商，我方承諾本項目中應用到我公司生產的所有產品提供二年質保，質保期內質量問題引起故障所需配件提供免費更換。服務熱線：0574-65222108  18969872718

十一．結束語
      本系統符合國家倡導節能環保理念，技術優勢明顯，太陽能供電、無線傳輸，采用無線調頻加跳頻技術解決了安防領域上無線傳輸距離短，信號收發不穩定等一系列技術難題；克服了普通電池供電使用周期短，維護更換頻繁等弊端。本系統兼顧各種不同層次、不同年齡人的應用，不管老人小孩都能操控，把安裝售后及應用變得非常簡單，具有很強的市場適用優勢，先進的且簡單易用的紅外報警系統在安防領域?qū)⒂兄鴱V泛的應用前景；各行業同仁在方案的解讀過程中如有任何不解之處，可致電公司服務熱線： 0547-65222108；可訪問網站http://www.nbhtz.com
